Unterbuchsfreie Stromversorung im Spital Aarau (KSA)

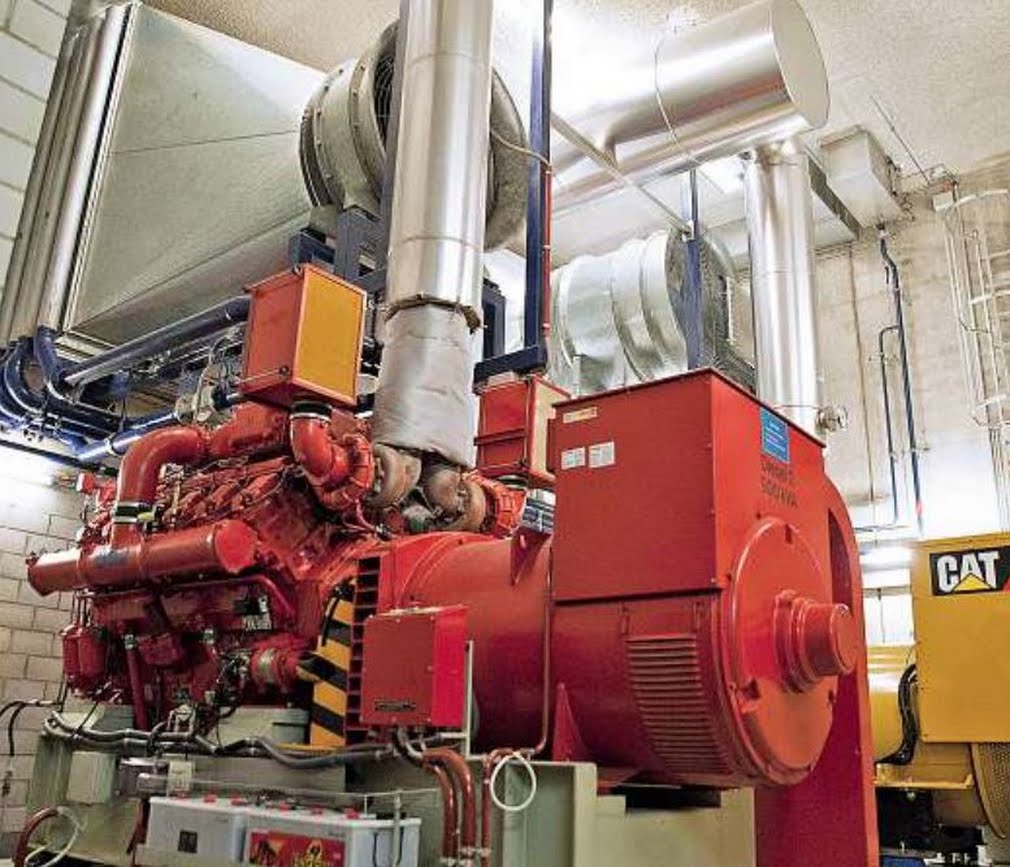

Zentrale Aufabe ist die Stromversorgung, insbesondere bei einem Stromausfall. Das KSA unterhält für diesen Fall mehrere dieselgetriebene Notstromgeneratoren (vgl. Foto), die jederzeit die Stromversorgung übernehmen können. Darüber hinaus sorgen sogenannte unterbrechungsfreie Stromversorgungsanlagen (USV) für das Weiterfunktionieren
der Rechenzentren und Server, der Brandmeldesteurung und Alarmsysteme. Vereinfacht gesagt sorgen hierfür spezielle Systeme welche mit neuster Technologie via Netzwerk kommunizieren. Diese Anlagen werden streng und regelmässig gewartet und getestet (Notstromgeneratoren beispielsweise
monatlich).

Doppel-Netzwerkring für Hochverfügbarkeit der ABB Steuerungen

Für die hohen Anforderungen des Kunden hat die inroi ag ein Doppel-Ring Netzwerk für ABB SCHWEIZ AG geplant und erfolgreich umgesetzt. Die Basis stelllen Full Gigabit Industrie Switches von Hirschmann, welche die ABB SPS Redundant einspeisen. (Ohne das es zu einer verdoppelung von Paketen kommt)

In diesem Netzwerk - welches ausschliesslich für die Energiesteuerung benutzt wird, können bis zu drei Netzwerk- Lichwellenleiter-Strecken und/oder mehrere Switches total ausfallen.

Die Alarmierung bei einer Störung übernimmt der jeweilge oder beteiligte Switch gleich selber mit einem Hardware Alarmkontakt. Somit wird der Technsiche Dienst sofort aufgeboten.

Die Sicherheit der USV Anlage bleibt in jedem Fall bestehen. Sollte ein Switch ausfallen kann mit einem speziellen ACA System (Automatischer Konfigurations Adpater) ein Ersatzswitch durch den Kunden einfach in Betrieb genommen werden.

Folgende Produkte wurden für dieses Projekt eingesetzt

• Hirschmann Gigabit DIN Switches RS40
